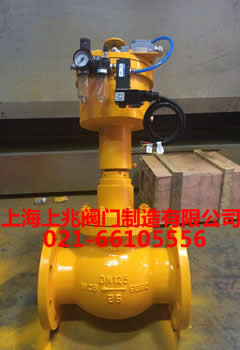

產 品 使 用 說 明 書 氣 動 緊 急 切 斷 閥 QDY421F-16 QDQ421F-16/25/40P DJ661F-16/25/40 氣 動
緊 急 切 斷 閥 一、 用途和性能規范 1.用途：緊急切斷閥是用在液化石油氣的大型儲罐、管路系統必備的閥門。主要用于緊急情況時能在較遠的地點迅速關閉儲罐的出入口，在閥門的油壓管路上或氣壓管路上裝有低熔點物質制的易熔塞，在出現事故時因溫度升高易熔塞熔化泄壓來迅速關閉儲罐的出入口來保證液化石油儲運系統的安全。 1、 性能規范 規格（DN） | 公稱壓力（MPa） | 密封試驗壓力（MPa） | 工作溫度（℃） | 適用介質 | 控制油缸或氣缸部分 | 閥瓣開啟高度（MM） | 使用介質 | 閥瓣開啟時最大油壓或氣壓（MPa） | 25 | 1.6 | 1.76 | -40℃ ~80℃ | 液化 石油氣、 液氨等 | 15 | 2#錠子油 或氮氣 | 油5MPa，氣0.6MPa | 32 | 1.6 | 1.76 | 15 | 油5MPa，氣0.6MPa | 40 | 1.6 | 1.76 | 18 | 油5MPa，氣0.6MPa | 50 | 1.6 | 1.76 | 18 | 油5MPa，氣0.6MPa | 65 | 1.6 | 1.76 | 22 | 油5MPa，氣0.6MPa | 80 | 1.6 | 1.76 | 27 | 油5MPa，氣0.6MPa | 100 | 1.6 | 1.76 | 35 | 油5MPa，氣0.6MPa | 125 | 1.6 | 1.76 | 44 | 油5MPa，氣0.6MPa | 150 | 1.6 | 1.76 | 53 | 油5MPa，氣0.6MPa | 200 | 1.6 | 1.76 | 70 | 油5MPa，氣0.6MPa | 250 | 1.6 | 1.76 | 87 | 油5MPa，氣0.6MPa | 300 | 1.6 | 1.76 | 105 | 油5MPa，氣0.6MPa | 注：閥體密封壓力為：1.1倍。閥體強度壓力為：1.5倍計算 二． 作用原理及結構說明： 1.閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在蓄罐系統上使用時，緊急切斷閥與油泵或蓄氣瓶配套使用，靠手搖油泵或氮氣的壓力將閥門打開，在油路或者氣的壓力使用下閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將油壓或者氮氣壓力泄掉，閥門即自動關閉。 2．閥瓣關閉時，壓力是依靠打開油泵泄壓閥泄壓或氣源壓力泄壓閥泄壓，或者切斷閥上的易熔塞在溫度升高時自行熔化來實現。 3．閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好下反。{如圖指出的箭頭方向} 4．閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-09尺寸標準。 三．1.主要外形尺寸和連接尺寸（參照構圖）：1.6 Mpa DN | L | D | D1 | D2 | b | z-Ф | 25 | 160 | 115 | 85 | 65 | 14 | 4-Ф14 | 32 | 180 | 135 | 100 | 78 | 16 | 4-Ф18 | 40 | 200 | 145 | 110 | 85 | 16 | 4-Ф18 | 50 | 230 | 160 | 125 | 100 | 16 | 4-Ф18 | 65 | 290 | 180 | 145 | 120 | 18 | 4-Ф18 | 80 | 310 | 195 | 160 | 135 | 20 | 8-Ф18 | 100 | 350 | 215 | 180 | 155 | 20 | 8-Ф18 | 125 | 400 | 245 | 210 | 185 | 22 | 8-Ф18 | 150 | 480 | 280 | 240 | 210 | 24 | 8-Ф23 | 200 | 600 | 335 | 295 | 265 | 26 | 12-Ф23 | 250 | 650 | 405 | 355 | 320 | 30 | 12-Ф25 | 300 | 750 | 460 | 410 | 375 | 30 | 12-Ф25 | 2．主要外形尺寸和連接尺寸(參照構圖)：.2.5Mpa DN | L | D | D1 | D2 | b | z-Ф | 25 | 160 | 115 | 85 | 65 | 16 | 4-Ф14 | 32 | 180 | 135 | 100 | 78 | 18 | 4-Ф18 | 40 | 200 | 145 | 110 | 85 | 18 | 4-Ф18 | 50 | 230 | 160 | 125 | 100 | 20 | 4-Ф18 | 65 | 290 | 180 | 145 | 120 | 22 | 8-Ф18 | 80 | 310 | 195 | 160 | 135 | 22 | 8-Ф18 | 100 | 350 | 230 | 190 | 160 | 24 | 8-Ф23 | 125 | 400 | 270 | 220 | 188 | 28 | 8-Ф25 | 150 | 480 | 300 | 250 | 218 | 30 | 8-Ф25 | 200 | 600 | 360 | 310 | 278 | 34 | 12-Ф25 | 250 | 650 | 425 | 370 | 332 | 36 | 12-Ф30 | 300 | 750 | 485 | 430 | 390 | 40 | 16-Ф30 | 3．主要外形尺寸和連接尺寸(參照構圖)： 4.0Mpa DN | L | D | D1 | D2 | b | z-Ф | 25 | 160 | 115 | 85 | 65 | 16 | 4-Ф14 | 32 | 180 | 135 | 100 | 78 | 18 | 4-Ф18 | 40 | 200 | 145 | 110 | 85 | 18 | 4-Ф18 | 50 | 230 | 160 | 125 | 100 | 20 | 4-Ф18 | 65 | 290 | 180 | 145 | 120 | 22 | 8-Ф18 | 80 | 310 | 195 | 160 | 135 | 22 | 8-Ф18 | 100 | 350 | 230 | 190 | 160 | 24 | 8-Ф23 | 125 | 400 | 270 | 220 | 188 | 28 | 8-Ф25 | 150 | 480 | 300 | 250 | 218 | 30 | 8-Ф25 | 200 | 600 | 375 | 320 | 282 | 38 | 12-Ф30 | 250 | 650 | 445 | 385 | 345 | 42 | 12-Ф34 | 300 | 750 | 510 | 450 | 408 | 46 | 16-Ф34 | 四． 主要零件材料： 零件名稱 | 材 料 | 閥 體 | CF8/WCB | 閥體密封圈 | F4 | 閥 瓣 | 304/25# | 油缸/氣缸 | 25#/球墨 | 彈簧 | 304/60SI12mn | 活塞 | 球墨 | 五． 保管、安裝及使用的注意事項： 1.閥門通路兩端必須加護蓋，存在在干燥、通風的室內，如長期存放應經常檢查，防止銹蝕； 2.閥門在安裝前不要拿掉防塵蓋，使閥內無污物存在； 3.閥門可安裝在水平或垂直的管道上使用，安裝時去掉防塵蓋，管路先用空氣吹干凈，以免污物帶進閥腔內，《DN100口徑以上閥門盡量水平安裝，以免影響閥門使用壽命》。 4.閥門每開放12`14小時后，在系統不工作時應及時將閥瓣關閉，避免彈簧長期壓縮，降低閥門長期使用的可靠性。 六、可能發生的故障原因及消除方法： 故障現象 | 原 因 | 消除方法 | 法蘭密封面處滲漏 | 1.法蘭處墊片損傷或密封面碰傷； 2.法蘭連接螺栓堅固不均勻。 | 1.更換法蘭密封面墊片； 2.密封面要修好凹凸； 3.勻緊固法蘭連接螺栓。 | 閥瓣與閥座封面滲漏 | 1.密封面處有損傷或有污物； 2.閥座彈簧失效。 | 1.重新修整密封面，去污物； 2.更換閥座彈簧。 | 開啟閥瓣油缸或氣缸滲漏 | 1.閥門活塞與缸體的損傷； 2.活塞O型圈損壞。 | 1.修整缸體壁與活塞粗糙度； 2.更換O形圈 |
|
