緊急切斷閥的種類和用途
一、SZ0QDQ421F智能氣動緊急切斷閥--用途和性能規范： 1、用途：SZ0QDQ421F智能氣動緊急切斷閥分單位作用式與雙作用式，能夠?qū)崿F(xiàn)遠距離控制啟閉，啟用僅需按一下控制按鈕，其余事項均在指定時間內自動完成，單鈕安全啟閉設置急停按鈕，確保操作安全，如加裝遠程信號反饋系統，可于遠距離控制室直接獲悉閥門運行狀態。 2、性能規范：
二、SZ0QDQ421F智能氣動緊急切斷閥--作用原理及結構說明：
1、單作用式工作原理：閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在管道或貯罐系統上使用時，靠4mA~20mA電源和氣源的壓力將閥門打開，在氣路的壓力使用下閥門處于開啟狀態，當需要關閉閥門時，可將電源或氣源壓力泄掉，閥門即自動關閉。 2、閥瓣關閉時，壓力是依靠打開泄壓閥來實現。 3、常開式可采用單作用代替或按要求訂做。 4、雙作用式工作原理：當控制器按事先編好的程序?qū)δ硞€(gè)電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣源通過電磁換向閥的切換進入氣動執行機構的氣缸下腔推動活塞向上運動，活塞帶動閥桿，閥桿提動閥芯使閥門 開啟，切斷換向閥電信號，使活塞反向運動使閥門關閉，這種閥門配置稱為常閉式。反之，要做成常開式只需在電磁換向閥與氣動執行機構的連接方式變換一下就能實現 5、閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好相反。 6、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。  一、QDY421F不銹鋼液動緊急切斷閥--用途
QDY421F 不銹鋼液動緊急切斷閥是一種安全保護閥，安裝在液化石油氣儲罐站，液相與氣相管路上，與遠距離手搖油泵（SB03-175型）配套使用，利用液壓控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使手搖油泵卸壓，或高溫使易熔合金熔化，而本閥油缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。 二、QDY421F不銹鋼液動緊急切斷閥--性能規范
三、QDY421F不銹鋼液動緊急切斷閥--性能規范

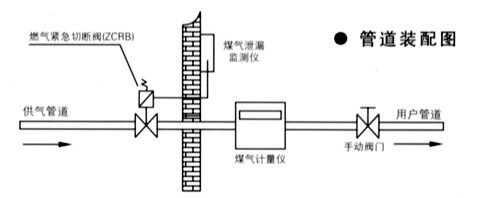

四、保管安裝使用注意事項
1、保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。 2、安裝前應將本閥清除干凈，將各螺紋連接處擰緊。 3、本閥采用止回閥原理，只能單想截?cái)?，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。 4、訂貨須注明法蘭密封面形式，壓力等級及連接標準。  一、氨用電磁動緊急切斷閥--用途和性能規范：1、用途：0QDQ421F-25氨用電磁動緊急切斷閥分單位作用式與雙作用式，能夠?qū)崿F(xiàn)遠距離控制啟閉，啟用僅需按一下控制按鈕，其余事項均在指定時間內自動完成，單鈕安全啟閉設置急停按鈕，確保操作安全，如加裝遠程信號反饋系統，可于遠距離控制室直接獲悉閥門運行狀態。 2、性能規范
二、氨用電磁動緊急切斷閥--作用原理及結構說明：
1、單作用式工作原理：閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在管道或貯罐系統上使用時，靠電源和氣源的壓力將閥門打開，在氣路的壓力使用下閥門處于開啟狀態，當需要關閉閥門時，可將電源或氣源壓力泄掉，閥門即自動關閉。 2、閥瓣關閉時，壓力是依靠打開泄壓閥來實現。 3、常開式可采用單作用代替或按要求訂做。 4、雙作用式工作原理：當控制器按事先編好的程序?qū)δ硞€(gè)電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣源通過電磁換向閥的切換進入氣動執行機構的氣缸下腔推動活塞向上運動，活塞帶動閥桿，閥桿提動閥芯使閥門 開啟，切斷換向閥電信號，使活塞反向運動使閥門關閉，這種閥門配置稱為常閉式。反之，要做成常開式只需在電磁換向閥與氣動執行機構的連接方式變換一下就能實現 5、閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好相反。 6、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。  一、手動氣動緊急切斷閥--產品概述：SQDQ421F手動氣動緊急切斷閥是在氣動緊急切斷閥原基礎結構上增加了手輪驅動，在沒有氣源/電源的情況下，可以通過手動來開啟/關閉切斷閥。保證企業的正常生產。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型 式 | 直通鑄造球型閥 |
| 公稱通徑 | 15、20、25、32、40、50、65、80、125、200、250、300、350、400mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
| 法蘭標準 | JB/T79.1-94、79.2-94等 |
| 材 料 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
| 上 閥 蓋 | 與閥體成一整體-45~+400℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥芯型式 | 球型閥芯 |
| 流量特性 | 快開特性 |
| 材料 | 鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1CR18Ni12Mo2Ti) |
| 額定行程 | 全開90 |

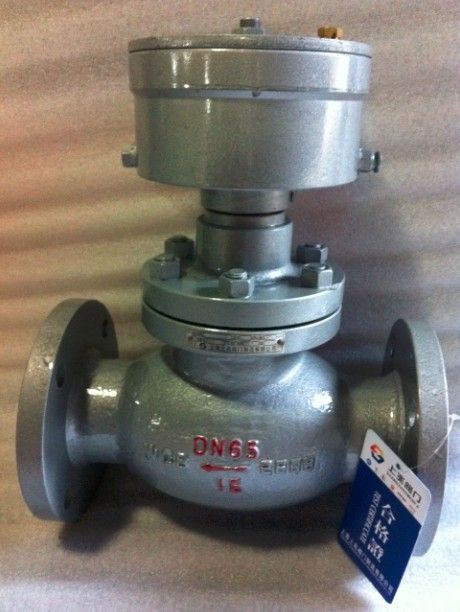

QDQ421F氨氣緊急切斷閥適用于氨氣/燃?xì)鈨?chǔ)罐，管道出入口控制切斷流量的安全閥門。在設備故障、腐蝕破壞、密封失效,在出現或緊急情況時,用以切斷上游氣體來源,避免事故范圍擴大,控制事故影響,減少事故損失。
氣動緊急切斷閥裝有低熔點(易熔合金)的塞子，在外界≥80℃溫度易熔合金熔化堵塞氣管泄壓切斷閥迅速關閉,保證儲罐系統的安全。
氨氣緊急切斷閥(氣動緊急切斷閥)由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。 可廣泛地應用在石油、化工、冶金等工業生產部門。緊急切斷閥的氣源要求經過濾的(壓縮空氣)氮?dú)狻?/span>
壓力等級：2.5/4.0Mpa
氣缸工作壓力：0.3-0.6Mpa
使用溫度：-40~+80℃
氣缸使用介質：氮?dú)?、無水空氣
使用介質：天然氣，液化氣，液氨 ,氣體
熔閉時間：±70℃
關閉時間： ≤5秒
氣缸開啟壓力； ≥0.3-0.6Mpa
閥體材料：鑄剛，不銹鋼。304,316,316L
彈簧：50CrVA(彈簧鋼)
氣缸，活塞：球墨鑄鐵
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
類型：氣動/常閉式.常開式 鑄剛/不銹鋼
規格 (DN) | 公稱壓力 (Mpa) | 密封試驗 壓力(Mpa) | 工作溫度 (℃) | 適用介質 | 控制油缸部分 | ||
閥瓣開啟 高度 | 使用 介質 | 閥瓣開啟壓力(Mpa) | |||||
25 | 2.5 | 2.75 | -40℃~ +50℃ | 液化石油或液氨等 | 12 | 2#錠子油 或13#機械油 | 2.0-4.0Mpa |
50 | 2.5 | 2.75 | 18 | ||||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
